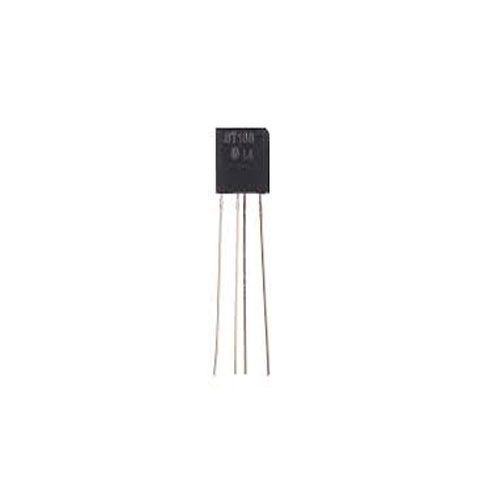

적외선근접물체 감지센서 ST188-L4
판매가격 : 1,650
적립금 :0
상품상태 :신상품
구매수량 :
고객선호도 :★★★★★
총 금액 :

적외선근접물체 감지센서 ST188-L4

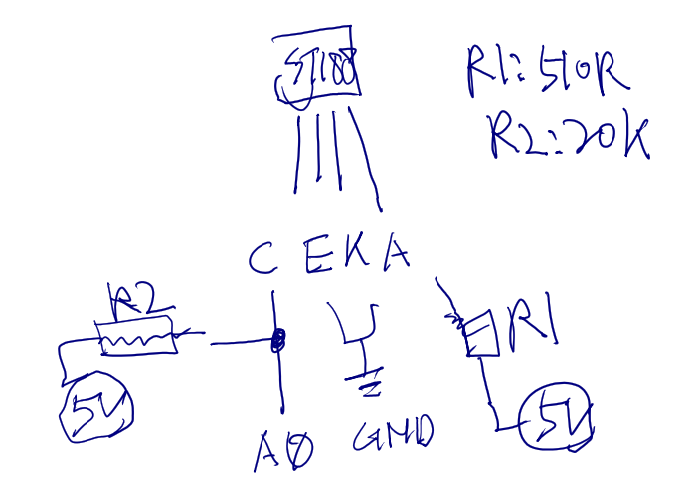

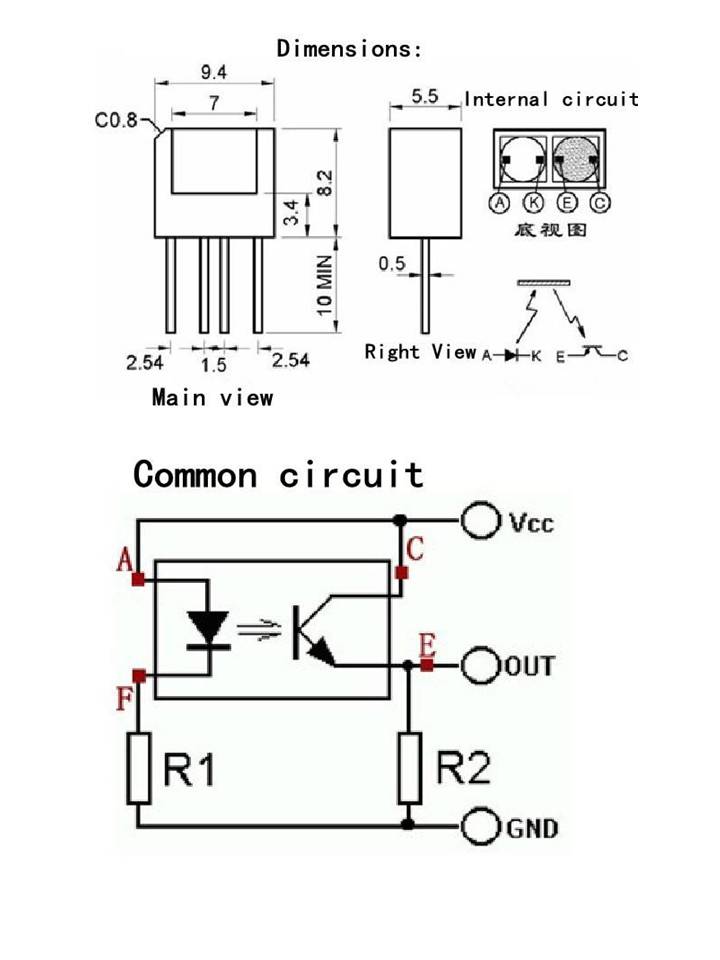

The resistors are used to limit the current, R1=510Ω,R2=20kΩ

When receiver receive the return infrared light, the receiver end will connected through, E ends will output high TTL, which close to Vcc value, if not the E ends output low TTL close to GND.

In the cases of real life, we can use MCU to scan E end to check the status.

Line Detector

The white materials absorb less light and reflect most of the light wave; but the black material can absorb most of the light and reflect few. So based on this point, we should just select correct distance (1cm e.g.) and use the circuit above to detect white or black line.


회로 구성후 아날로그 포트로 값을 읽어 들여서 체크를 합니다.
