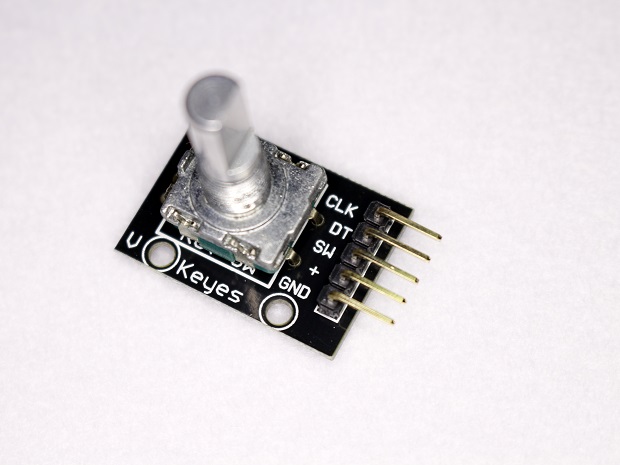

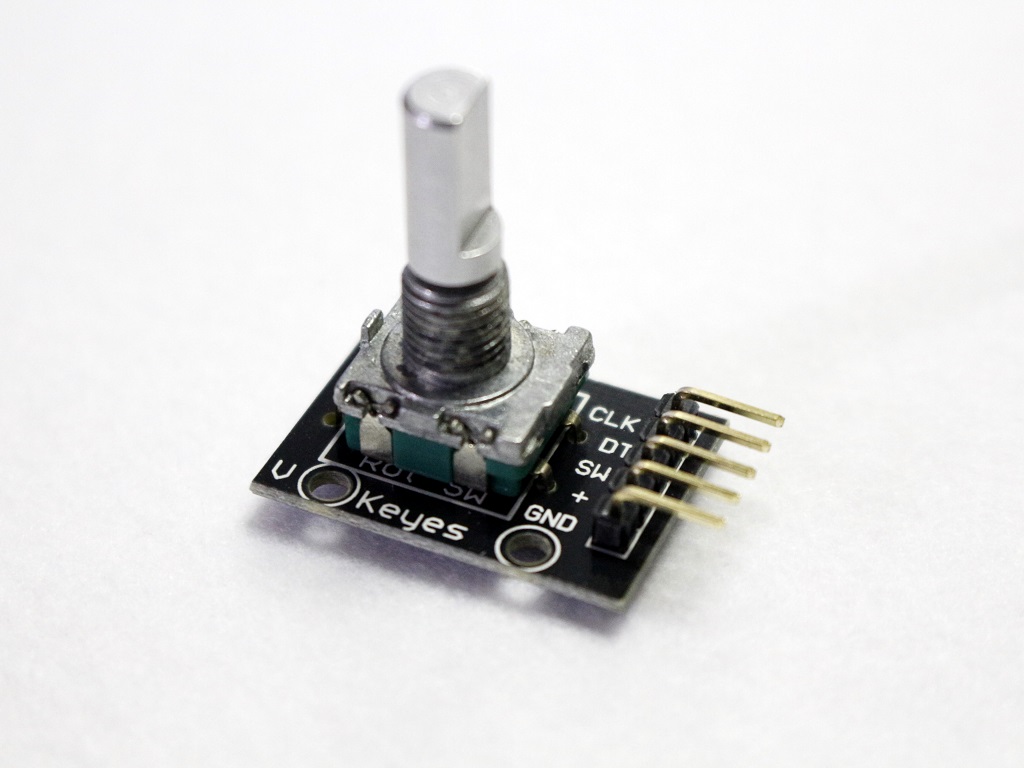

로터리 엔코더 Rotary encorder
판매가격 : 2,600
적립금 :0
상품상태 :신상품
원산지 :중국
제조사 :수입
구매수량 :
총 금액 :

로터리 엔코더 Rotary encorder




아두이노 와이어링:


모듈 <-->아두이노

GND <--> GND

+    <--> 5V

DT  <--> D2

CLK <--> D3

SW  <--> D4


아두이노 예제 코드:


#define DT 2 #define CLK 3 #define SW 4 void setup() { Serial.begin(9600); pinMode(DT, INPUT); pinMode(CLK, INPUT); pinMode(SW, INPUT); digitalWrite(SW, HIGH); } /* Main program */ void loop() { int counter; byte DialPos; byte Last_DialPos; /* Reset the counter */ counter = 0; /* Continiouously read the state of the encoder */ while (1) { /* Read the status of the dial */ DialPos = (digitalRead(CLK) << 1) | digitalRead(DT); /* Is the dial being turned anti-clockwise? */ if (DialPos == 3 && Last_DialPos == 1) { counter--; } /* Is the dial being turned clockwise? */ if (DialPos == 3 && Last_DialPos == 2) { counter++; } /* Output the counter to the serial port */ Serial.println(counter); /* Is the switch pressed? */ if (!digitalRead(SW)) Serial.println("Switch pressed!"); /* Save the state of the encoder */ Last_DialPos = DialPos; } }
